Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз»
ГТ‑80: до 80 Вт/12 А и частоты 270–10000 Гц; ПТ‑24: память 10 000 точек и 20 ч работы.
374 692 ₽
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание
Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз»
Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз». предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.
Общие особенности трассоискателя "Сталкер 80-24" (LFP)
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
- для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- Трассировка и координирование местоположения во всемирной системе координат;
- Встроенный GPS/ГЛОНАСС модуль;
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- Связь с компьютером по Bluetooth , память на 10000 измерений;
- Дистанционное управление генератором ГТ-80 через сеть GSM и
- Поиск положения передающих зондов и камер телеинспекции
- Меню приемника ПТ-24 на русском, английском и китайском языках.

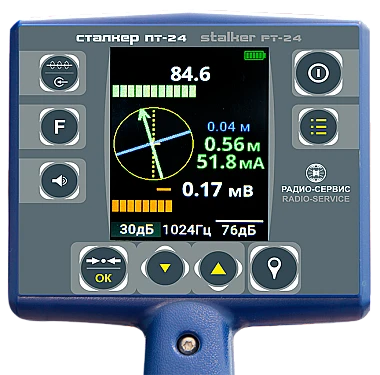

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
- облегченная конструкция (вес 1,9 кг.)
- встроенный GPS/ГЛОНАСС модуль
- Увеличенный яркий цветной дисплей
- Увеличенное время работы до 20 часов от Li-Ion аккумуляторов

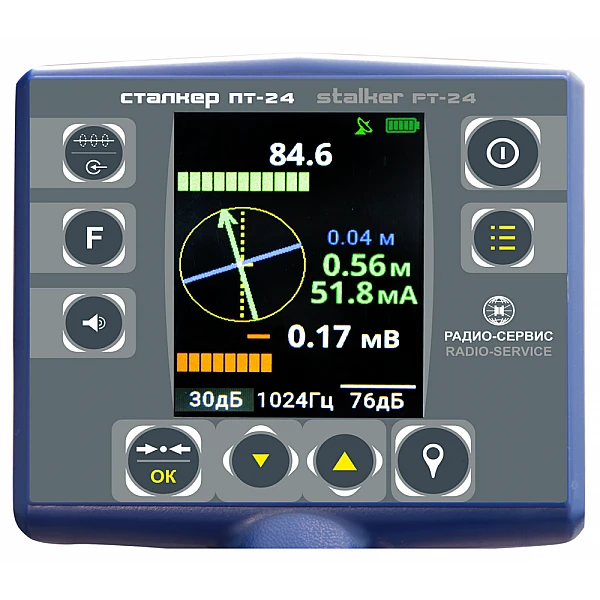

Непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.

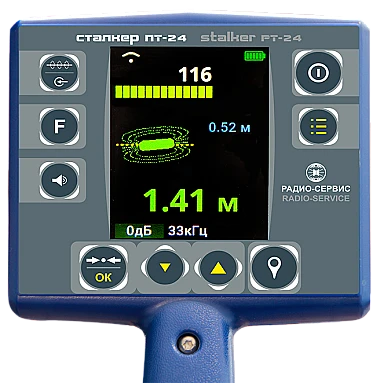

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)
Запись в память приемника ПТ-24:
- уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ДАТЧИК»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.
Генератор ГТ-80
- Мощность и ток до 80 Вт, 12 А
- Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
- Дистанционное управление генератором через сеть GSM
- Отложенный старт
- Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
- Быстрое автоматическое согласование с нагрузкой для простоты использования
- Совместим со всеми приемниками серии «Сталкер»
- Работа с приемниками других производителей
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
- Влагозащищенный, ударопрочный корпус (IP 65).
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики гегенаратора ГТ-80
| Фиксированные частоты*, Гц | 273, 526, 1024, 8928, 32768 (33кГц); |
| Пользовательские частоты для работы с приемниками других производителей | от 270 до 10000 Гц (шаг установки 1 Гц) |
| Максимальная выходная мощность и ток | до 5,99 кГц – 80 Вт, 12 А |
| от 6 до10 кГц – 60 Вт, 8 А | |
| 33 кГц – 10 Вт, 3 А | |
| Габаритные размеры, мм, не более | 275х250х180 |
| Вес со встроенными аккумуляторами, кг, не более | 5,9 |
| Диапазон рабочих температур, °С | от -30 до +55 |
Технические характеристики приемника ПТ-24
| Активные частоты*, Гц | 273, 526, 1024,8928, 32768 | |
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» | |
| Частоты для работы с генераторами других производителе, Гц | 491,512,982, 2000, 2048, 8440, 9828, 10000 | |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц | |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц | |
| Погрешность показаний глубины залегания трассы, %, не более | 5 | |
| Память | 10 000 точек | |
| Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч | 20 | |
| Габаритные размеры, мм, не более | 700x300x140 | |
| Масса, кг, не более | 1,9 | |
| Диапазон рабочих температур, °С | от -30 до +55 | |
Файлы

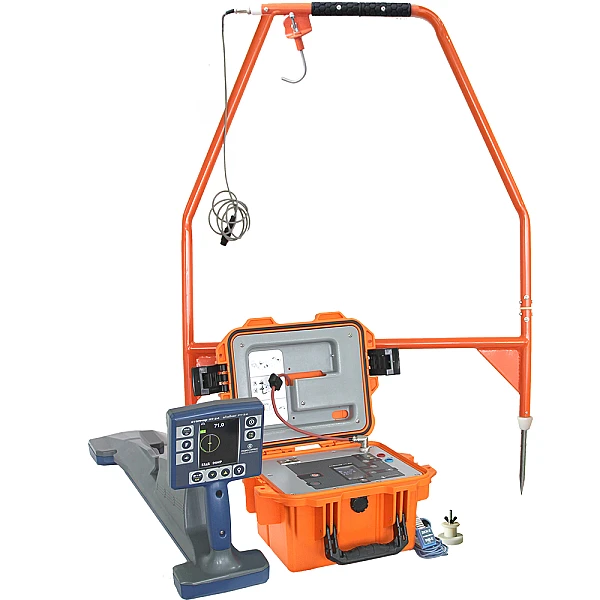

Комплектация
| Приемник «Сталкер» ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion) | 1 шт. |
| Руководство по эксплуатации на ПТ-24 | 1 шт. |
| Блок питания 12 В, 1А | 1 шт. |
| Батарейный отсек 6*АА -2 | 1 шт. |
| Bluetooth-USB адаптер | 1 шт. |
| Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12 | 1 шт. |
| Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 | 1 шт. |
| Упаковка (при отдельной поставке приемника) | 1 шт. |
| Генератор «Сталкер» ГТ-80 (LFP) | 1 шт. |
| Руководство по эксплуатации на генератор ГТ-80 | 1 шт. |
| Блок питания генератора 12 В, 3 А | 1 шт. |
| Кабель питания 12 В | 1 шт. |
| Сумка для принадлежностей генератора «Сталкер» | 1 шт. |
| Катушка с проводом 10 м, для генератора «Сталкер», красная | 1 шт. |
| Катушка с проводом 10 м, для генератора «Сталкер», синяя | 1 шт. |
| Зажим изолированный типа «крокодил», d30, красный | 1 шт. |
| Зажим изолированный типа «крокодил», d30, синий | 1 шт. |
| Штырь заземления 50 см, нержавеющая сталь | 1 шт. |

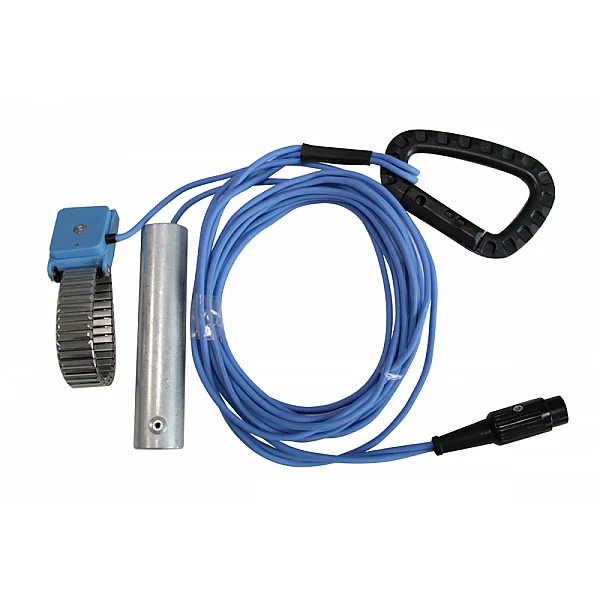

| Датчик контроля изоляции ДКИ-Е с браслетом | 1 шт. |

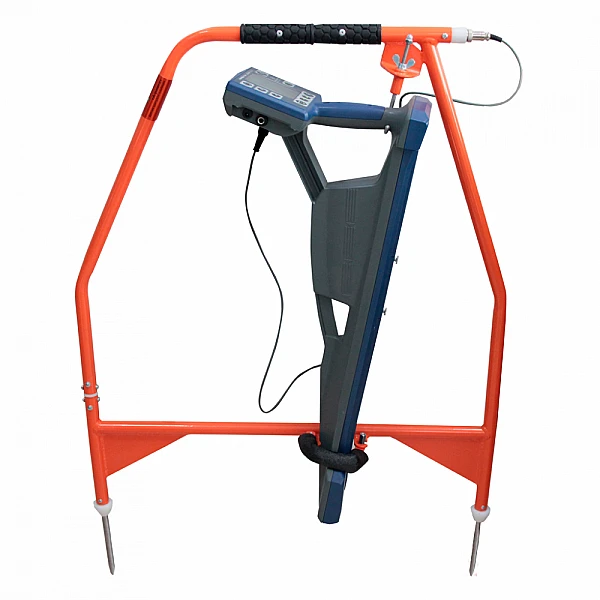

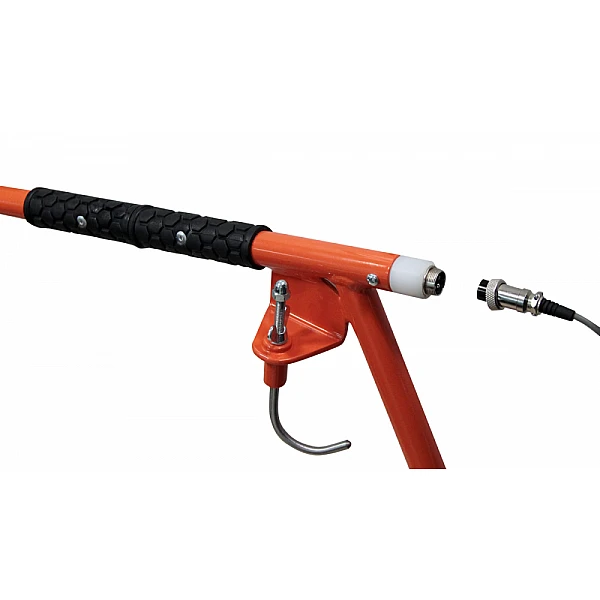

| Датчик контроля изоляции «А-Рамка» с креплением | 1 шт. |
| Контакт магнитный | 1 шт. |
