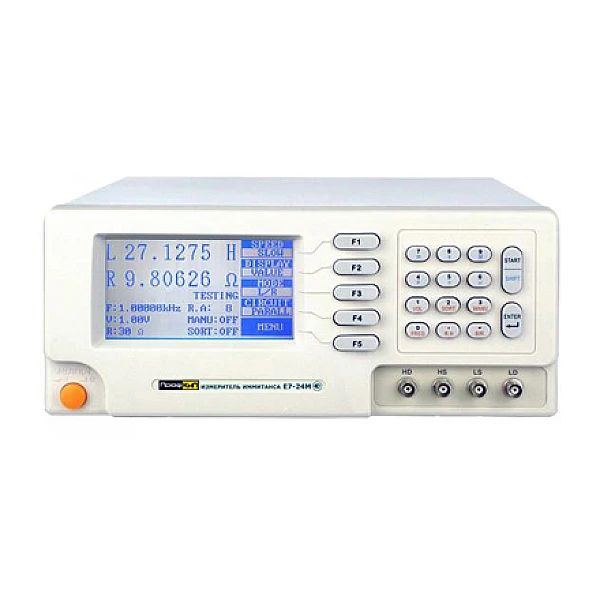

Измеритель иммитанса Е7-24М
Измеритель иммитанса Е7-24М предназначен для измерения иммитанса различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах от 50 Гц до 200 кГц.
Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами.
Области применения: производственный входной и выходной контроль радиокомпонентов, лабораторные исследования параметров элементов цепей, полупроводниковых структур, компарирование мер иммитанса.
Отличительные особенности:
- Программируемый сигнал в диапазоне частот от 50 Гц до 200 кГц с 12000 точек
- Программируемый сигнал с уровнем от 10 мВ скз до 2.0 В скз с шагом 0.01 В 10 измеряемых параметров
- Базовая погрешность 0.05%
- Тест-сигнал: 10 кГц … 100кГц
- Последовательная /параллельная схема замещения
- Одновременная индикация двух результатов измерения
- Измерение в абсолютных и относительных единицах, ∆-измерения
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Интерфейс: RS-232, HANDLER, GPIB (опционально)
Технические характеристики измерителя иммитанса Е7-24М:
|
Параметры |
Значения |
|
Измеряемые параметры |
L, C, R, |Z|, D, Q, X, B, G, θ |
|
Точность |
0.05% |
|
Частота тест-сигнала |
50 Гц … 200 кГц с 12000 точек |
|
Уровень тест-сигнала |
0.01 В скз … 2.00 В скз |
|
Разрешение по уровню |
0.01 В |
|
Выходной импеданс |
30 Ом или 100 Ом |
|
Диапазон измерения |
|Z|, R, X: 0.00001 Ом … 99.9999 МОм C: 0.00001 пФ … 999.999 мФ L: 0.00001 мкГн … 9.99999 кГн G, B: 0.0001 мкс … 999.999 с D: 0.00001 … 9.99999 Q: 0.00001 … 99999.9 Θ(DEG): -179.999° … 179.999° Θ(RAD): -3.14159 … 3.14159 Δ%: -999.999% … 999.999% |
|
Скорость измерения |
медленно (slow): 650 мс умеренно (medium): 90 мс быстро (fast): 32 мс |
|
Схема измерений |
параллельная /последовательная |
|
Запуск измерений |
автоматический /ручной |
|
Режим запуска |
внутренний /внешний, ручной |
|
Усреднение скорости |
1 … 255 |
|
Функции коррекции |
открытые /короткие и корректировки развертки |
|
Измерительные терминалы |
пять терминалов |
|
Режим отображения |
непосредственный, ΔABS, Δ%, V/I (V/I монитор), номер контейнера и счетчик контейнера |
|
Разрядность дисплея |
первичный и вторичный: 6 разрядов |
|
Функции компаратора |
контейнер 1 … контейнер 9 и выход контейнера, 10 контейнеров |
|
Интерфейс |
RS-232, HANDLER |
|
Общие характеристики | |
|
Дисплей | ЖК с подсветкой |
| Питание | 110 В ... 127 В ± 10 %/220 В ... 240 В ± 10 В%, 50 Гц ± 2 Гц/60Гц ± 2 Гц |
| Габариты | 320х140х400 мм |
| Вес | 4.5 кг |
Комплект поставки:
- Измеритель иммитанса ПРОФКИП Е7-24М
- 4-проводный измерительный кабель с 2 зажимами типа «крокодил»
- Испытательный стенд
- Кабель питания
Дополнительно:
- Интерфейс GPIB
