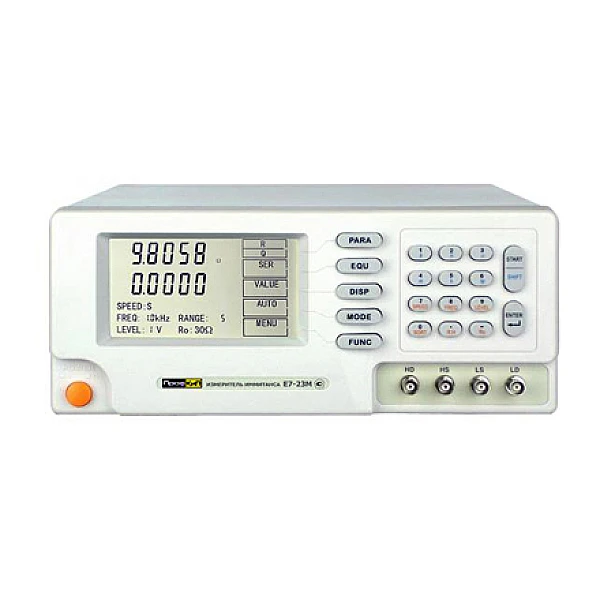

Измеритель иммитанса Е7-23М
Измеритель иммитанса Е7-23М - прецизионный прибор класса точности 0.1 с широким диапазоном рабочих частот (100 Гц … 10 кГц) и высокой скоростью измерений (до 12 изм/с).
Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла потерь, добротность, модуль комплексного сопротивления, реактивное сопротивление.
Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
Отличительные особенности:
- Тест-сигнал на 4-х заданных частотах в диапазоне от 100 Гц до 10 кГц
- Базовая погрешность 0.1%
- Тест-сигнал: 100 Гц … 10 кГц
- Последовательная /параллельная схема замещения
- Одновременная индикация двух результатов измерения
- Измерение в абсолютных и относительных единицах, ∆-измерения
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Интерфейс: RS-232, HANDLER
Технические характеристики измерителя иммитанса Е7-23М:
|
Параметры |
Значения |
|
Измеряемые параметры |
L /Q, C /D, R /Q, |Z| /Q, C /R, L /R |
|
Точность |
0.1% |
|
Частота тест-сигнала |
100 Гц, 120 Гц, 1 кГц, 10 кГц |
|
Уровень тест-сигнала |
0.1 В скз, 0.3 В скз, 1 В скз |
|
Выходной импеданс |
30 Ом или 100 Ом |
|
Диапазон измерения |
|Z|, R, X: 0.0001 Ом … 99.999 МОм C: 0.001 пФ … 99999 мкФ L: 0.001 мкГн … 99999 Гн D: 0.0001 … 9.9999 Q: 0.0001 … 9999.9 Δ%: -99.99% … 99.99% |
|
Скорость измерения |
медленно (slow): 2 изм/с умеренно (medium): 5 изм/с быстро (fast): 12 изм/с |
|
Схема измерений |
параллельная /последовательная |
|
Запуск измерений |
автоматический /ручной |
|
Режим запуска |
внутренний /внешний, ручной |
|
Режим отображения |
непосредственный, ΔABS, Δ% |
|
Разрядность дисплея |
первичный и вторичный: 5 разрядов |
|
Функции компаратора |
NG, P1, P2, P3, 4 контейнера |
|
Интерфейс |
RS-232, HANDLER |
|
Общие характеристики | |
|
Питание | 110 В ... 127 ± 10 %/220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц |
| Габариты | 320х140х360 мм |
| Вес | 3.5 кг |
Комплект поставки:
- Измеритель иммитанса ПРОФКИП Е7-23М
- 4-проводный измерительный кабель с 2 зажимами типа «крокодил»
- Испытательный стенд
- Кабель питания
