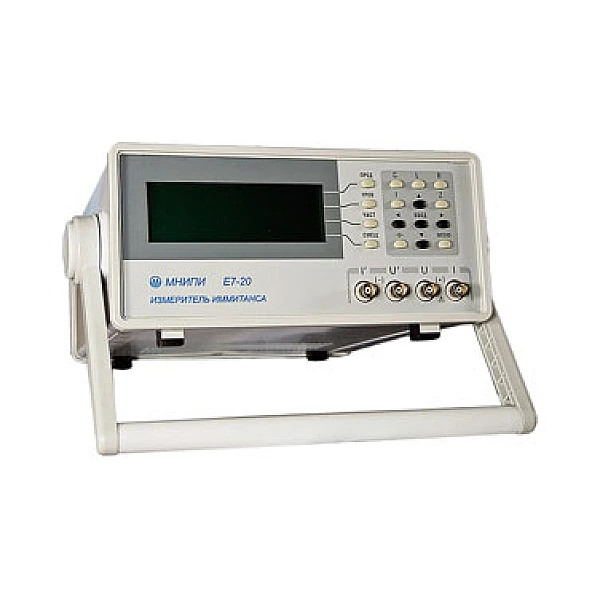

Измеритель иммитанса Е7-20
Измеритель иммитанса Е7-20 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений/сек.
Измеряемые параметры:
- Индуктивность (Ls, Lp)
- Емкость (Сs, Сp)
- Сопротивление (Rs, Rp)
- Проводимость (Gp)
- Фактор потерь (D)
- Добротность (Q)
- Модуль комплексного сопротивления Z
- Реактивное сопротивление (Xs)
- Угол фазового сдвига
- Ток утечки (I)
Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов.
При наличии соответствующих датчиков прибор может измерять различные физические величины.
Контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
Отличительные особенности:
- Уровень измерительного сигнала 0,04 - 1 В
- 5 - разрядный индикатор
- Автоматический и ручной выбор пределов измерения
- Математическая обработка результатов измерений
- Интерфейс RS-232С
Технические характеристики измерителя иммитанса Е7-20:
| Диапазоны измеряемых величин | |
| Емкость, Ф | 10-15 - 1 |
| Индуктивность, Гн | 10-11 - 104 |
| Активное cопротивление, Ом | 10-5 - 109 |
| Проводимость, См | 10-11 - 10 |
| Модуль комплексного сопротивления ,Ом | 10-5 - 109 |
| Реактивное сопротивление ,Ом | 10-5 - 109 |
| Угол фазового сдвига | -90,0° - +90,0° |
| Добротность, фактор потерь | 10-4 - 104 |
| Ток утечки, мА | 10-8 - 10-2 |
| Базовая погрешность
L, C, R D, Q |
± 0,1 % ± 0,001% |
| Рабочие частоты | 25 Гц - 1 МГц (Свыше 1975 фиксированных частот) |
| Время одного измерения | Быстро - 40 мс, Норма - 400 мс |
| Период повторения измерений, с | 0,04 - 0,4 |
| Выбор поддиапазона | Автоматический и ручной |
| Уровни измерительного сигнала | 0,04 - 1 В |
| Напряжение смещения | внутреннее (0 - 40) В, внешнее (0 - 120) В |
| Усреднение | За 10 и за 100 единичных измерений |
| Общие характеристики | |
| Интерфейс | RS-232C |
| Формат индикации | 5 разрядов |
| Питание | (220±22) В, 50 Гц |
| Потребляемая мощность | 20 В · А |
| Габаритные размеры (HxWxD) | 127х298х300 мм |
| Масса | 4 кг |
| Условия эксплуатации:
Рабочая температура |
5°С - 40°С, 3 ГОСТ 22261-94 |
Заменяет приборы: Е7-12, Е7-14, Е7-16
