Анализатор спектра Rohde & Schwarz FPH
Представляем Вашему вниманию новинку от известной компании Rohde & Schwarz - портативный анализатор спектра FPH. Он характеризуется расширенным частотным диапазоном, минимальными показателями погрешностями и богатым набором дополнительных принадлежностей. Полоса пропускания варьируется в интервале до 5 кГц до 2 ГГц. Этого более чем достаточно для решения большинства задач на любом промышленном объекте без применения вспомогательной аппаратуры.
Корпус изделия полностью защищен от влаги и пыли. Это гарантирует точность даже в агрессивной климатической среде. Применение современных компонентов в аппаратной части позволило существенно снизить вес по сравнению с предшественниками. Аккумуляторная батарея увеличенной емкости обуславливает бесперебойную работу в течение полного рабочего дня.
На экран нанесено матовое покрытие, благодаря которому достигается четкое отображение информации при ярком солнечном свете. А интегрированная подсветка позволяет использовать устройство в условиях плохой освещенности. Высокое разрешение матрицы (800 на 480 пикселей) обеспечивает непревзойденное качество изображения. Кнопки, расположенные на фронтальной панели, также имеют встроенную подсветку. Корпус отвечает требованиям стандарта MIL-PRF-28800F класса II (устойчивость к механическим воздействиям). Система охлаждения без вентиляционных отверстий гарантирует стабильность даже при повышенной влажности воздуха.
Анализатор R&S FPH поддерживает несколько вариантов управления - классический, используя функциональные клавиши, и при помощи сенсорного дисплея. Инновационный емкостный дисплей дает возможность устанавливать общие параметры, такие как опорный уровень, центральная частота и полоса обзора.
Данный измерительный прибор оснащен режимами, которые помогут специалистам многих отраслей при обслуживании сложной электронной техники и решении задач, связанных с проведением анализа спектра, а именно: шесть маркеров (как абсолютные, так и относительные), шумовой маркер, две спектральные кривые, предустановленные таблицы каналов, демодуляция электрических сигналов и многое другое.

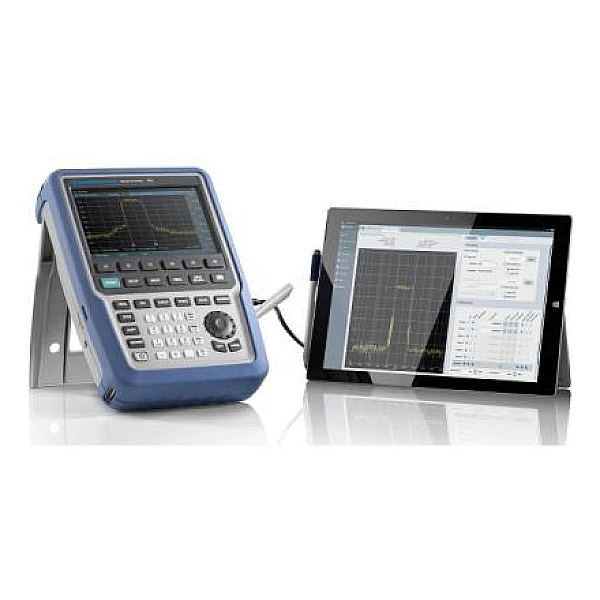

R&S FPH по умолчанию имеет ряд функций, которые упрощают стандартные методы измерений. Совместное использование с программным обеспечением Instrument View позволяют ускорить тестирование системы и свести к минимуму вероятность возникновения ошибки. При необходимости, предварительные настройки могут быть откорректированы для выполнения специфических заданий.
Технические характеристики Rohde & Schwarz FPH:
|
Диапазон частот |
Базовый блок R&S FPH |
от 5 кГц до 2 ГГц |
|
|
с опцией R&S FPH-B3 |
от 5 кГц до 3 ГГц |
|
|
с установленными опциями R&S FPH-B3 и R&S FPH-B4 |
от 5 кГц до 4 ГГц |
|
Разрешение по частоте |
|
1 Гц |
|
Полосы разрешения |
|
от 1 Гц до 3 МГц в последовательности 1/3 |
|
Спектральная чистота, однополосный фазовый шум |
|
f = 500 МГц |
|
|
30 кГц |
< –88 дБн (1 Гц), тип. –95 дБн (1 Гц) |
|
|
100 кГц |
< –98 дБн (1 Гц), тип. –105 дБн (1 Гц) |
|
|
1 МГц |
< –118 дБн (1 Гц), тип. –125 дБн (1 Гц) |
|
Средний уровень собственного шума ( DANL ) |
ВЧ-ослабление 0 дБ, согласованная нагрузка 50 Ом, полоса разрешения RBW = 100 Гц, полоса видеофильтра VBW = 10 Гц, детектор отсчетов, логарифмический масштаб, следящий генератор выключен, нормирование к 1 Гц | |
|
|
частота |
предусилитель выкл. |
|
|
от 1 до 10 МГц |
< –135 дБмВт, тип. –142 дБмВт |
|
|
от 10 МГц до 1 ГГц |
< –142 дБмВт, тип. –146 дБмВт |
|
|
от 1 до 4 ГГц |
< –140 дБмВт, тип. –144 дБмВт |
|
|
частота |
предусилитель вкл. |
|
|
от 1 до 10 МГц |
< –150 дБмВт, тип. –160 дБмВт |
|
|
от 10 МГц до 3 ГГц |
< –158 дБмВт, тип. –163 дБмВт |
|
|
от 3 ГГц до 4 ГГц |
< –156 дБмВт, тип. –161 дБмВт |
|
Точка пересечения третьего порядка ( IP 3) |
Динамический диапазон без интермодуляционных искажений, уровень сигнала 2 × –20 дБмВт, | |
|
ВЧ-ослабление 0 дБ, ВЧ-предусилитель выкл. | ||
|
|
f = 1 ГГц |
+7 дБмВт (изм.) |
|
|
f = 2,4 ГГц |
+10 дБмВт (изм.) |
|
Общая погрешность измерения |
Доверительный уровень 95 %, от +20 до +30 °C, СШ > 16 дБ, от 0 до –50 дБ ниже опорного уровня, автоматическое ВЧ-ослабление | |
|
|
10 МГц ≤ f ≤ 4 ГГц |
< 1,25 дБ, тип. 0,5 дБ |
|
Дисплей | ||
|
Разрешение |
|
WVGA, 800 × 480 пикселей |
|
Аккумуляторная батарея |
|
Литий-ионный аккумулятор |
|
Емкость |
R&S®HA-Z306 |
72 Вт·ч |
|
Напряжение |
|
11,25 В |
|
Время работы от новой, полностью заряженной батареи |
R&S®HA-Z306 |
8 ч |
